1. WPROWADŹ:

W pomieszczeniu testowym naszego klienta zaplanowano stworzenie stanowiska do badań obciążeniowych podzespołów części pojazdu, takich jak zderzaki, siodła, progi itp. we wszystkich osiach w zakresie temperatur od ok. +100°C do -40°C. Na tym stanowisku pracy wymagana była możliwość elastycznego mocowania urządzeń mocujących i części. Rozważane jest użycie kombinacji otworów i rowków typu „T”.

2. PROJEKT:

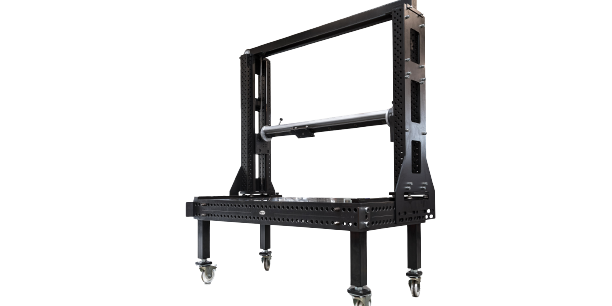

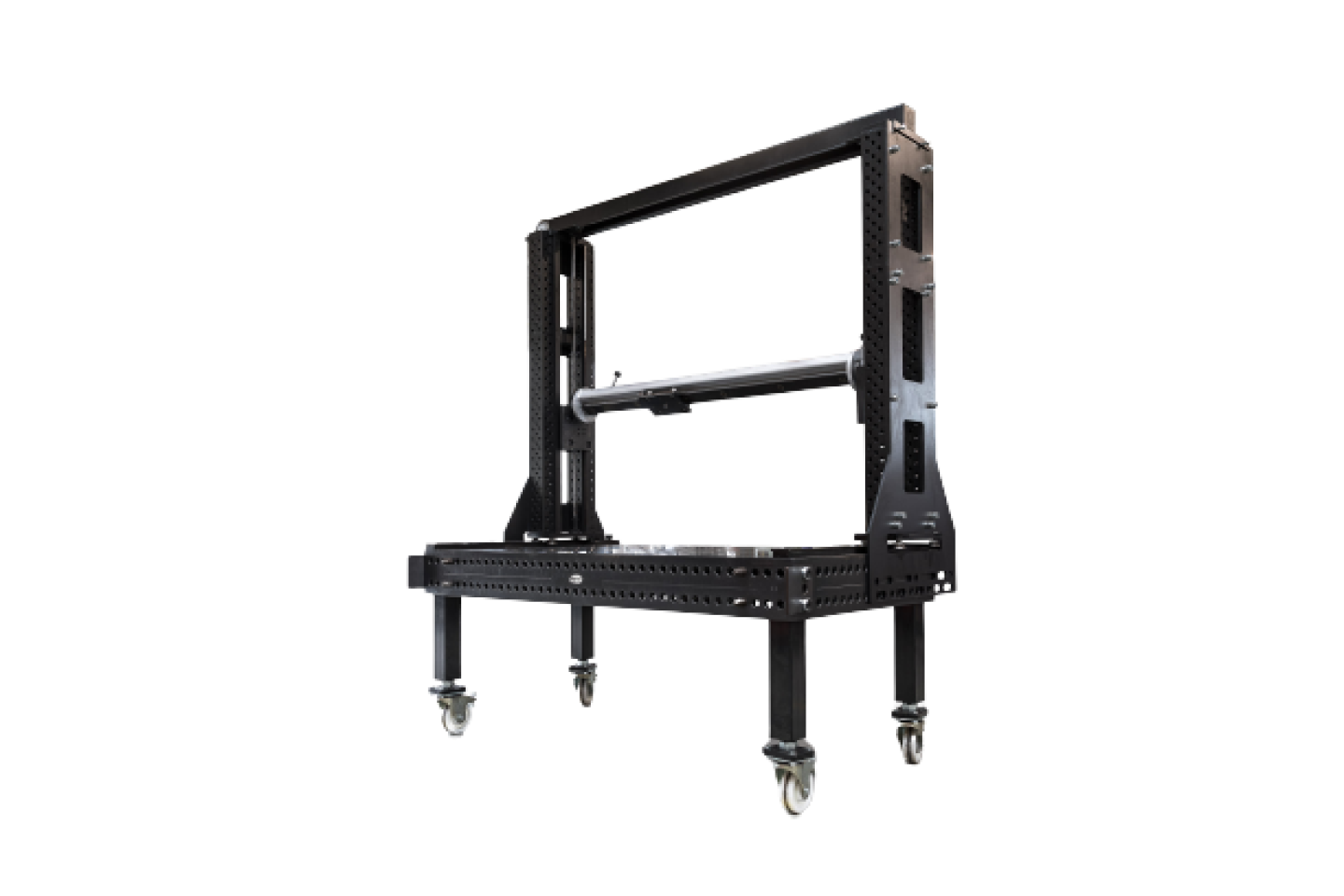

Para stołów mocujących z połączonym systemem mocującym Siegmund została zaprojektowana jako podstawa urządzenia do pozycjonowania portalowego. Uzupełnieniem stołów są prowadnice liniowe, po których porusza się portal o regulowanej wysokości z obrotową poprzeczką. Stoły mocujące wyposażone są w nogi z kółkami oraz hamulec. Stoliki można od siebie oddzielić i w razie potrzeby używać jako wolnostojące. System mocowania stołów Siegmund składa się z kombinacji siatki mocującej z otworami Ř28,15 H11 o rozstawie 100 mm oraz systemu rowków poprzecznych T 12 wg ČSN 02 1030 o rozstawie 100 mm. Systemy są przesunięte względem siebie o 50 mm.


3. ROZWIĄZANIE:

Podczas realizacji postępowaliśmy zgodnie ze specyfikacją i projektem. Zastosowanie oryginalnej konstrukcji, od początku uważanej za modułową, pozwoliło na dostosowanie wysokości kolumn do 1500 mm, co jednocześnie zwiększyło zakres wymiarowy mocowanych części.
