1. Aufgabe:

Im Prüfraum unseres Kunden wurde die Schaffung eines Arbeitsplatzes für Belastungstests von Fahrzeugbaugruppen wie Stoßfänger, fünfte Tür, Schweller usw. beschlossen. Es sollte ein Arbeitsplatz mit einem Grundriss von 2×3 m sein (aus mehreren miteinander verbindbaren Grundplatten) mit Lastdruckzylindern in allen Achsen im Temperaturbereich von ca. +100 °C bis -40 °C. An diesem Arbeitsplatz war die Möglichkeit der flexiblen Befestigung von Befestigungsvorrichtungen und -teilen erforderlich. Die Verwendung einer Kombination aus Löchern und „T“-Nuten wird in Betracht gezogen.

2. Vorschlag:

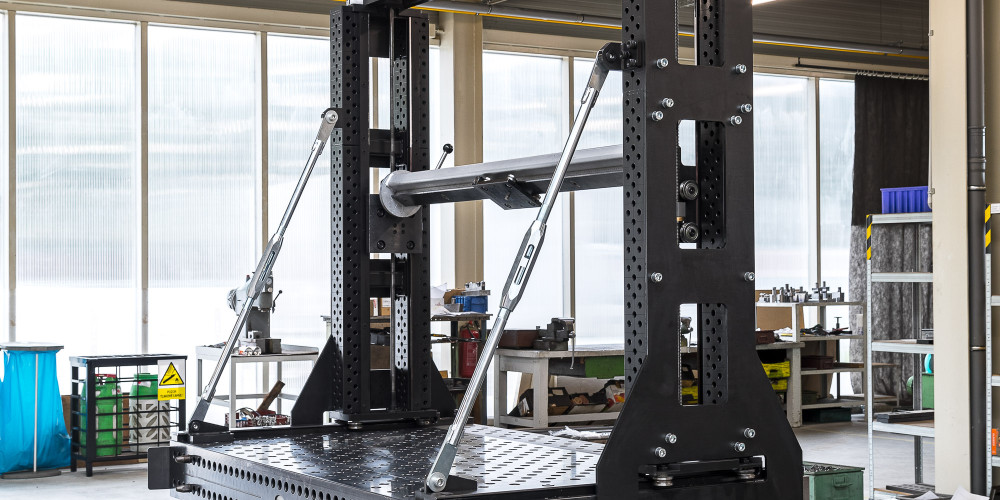

Als Grundlage für die Portalpositionierung wurde ein Paar Spanntische mit einem kombinierten Siegmund-Spannsystem konzipiert. Ergänzt werden die Tische durch lineare Führungsschienen, entlang derer sich ein höhenverstellbares Portal mit drehbarer Traverse bewegt. Spanntische sind mit Beinen mit Rädern und einer Bremse ausgestattet. Bei Bedarf können die Tische voneinander getrennt und freistehend genutzt werden. Das Spannsystem der Siegmund-Tische besteht aus einer Kombination aus einem Spannraster mit Löchern Ø28,15 H11 im Abstand von 100 mm und einem System von Quer-T-Nuten 12 nach ČSN 02 1030 im Abstand von 100 mm. Die Systeme sind um 50 mm gegeneinander versetzt.

3. Lösung:

Bei der Umsetzung sind wir nach Vorgaben und Design vorgegangen. Durch die Verwendung der von Anfang an modular konzipierten Originalkonstruktion konnte die Höhe der Säulen auf 1500 mm angepasst werden, was gleichzeitig den Abmessungsbereich der eingespannten Teile vergrößerte.
